申甌：水晶頭怎么還分RJ45和RJ48？

發表時間：2024年07月18日瀏覽量：

申甌：水晶頭怎么還分RJ45和RJ48？


在通信與弱電工程領域中，水晶頭作為一種不可或缺的配件及備受歡迎的連接器，廣泛用于各種局域網與通信設備的接口連接。它涵蓋了多種類型，如常見的RJ11用于電話線連接，RJ9則常見于電話手柄與耳機的配對，而RJ45則是電腦網絡及交換機互聯的標準選擇，還有用于E1數字中繼的RJ48。
盡管RJ11與RJ45等水晶頭因芯線數量的顯著差異而易于區分，但在復雜的通信集成項目中，有時會發現RJ45與RJ48在外觀上驚人地相似，這不禁讓人疑惑二者命名上的區別所在。
事實上，從物理構造上看，RJ45與RJ48水晶頭是完全一致的，它們的不同之處在于應用場景與功能定位。

圖片

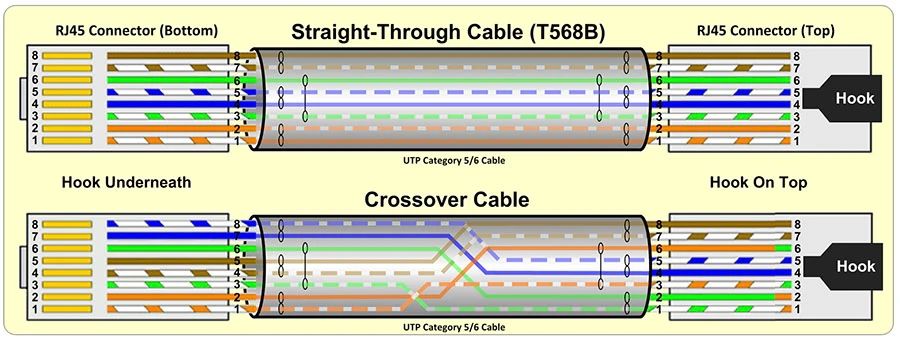

T568B的網線連接方法
RJ45專注于網絡世界，主要利用8芯中的4芯（即1、2、3、6）進行數據傳輸，遵循T568A或T568B標準，是連接計算機、路由器、交換機、IP攝像頭及IP電話等網絡設備的橋梁。幾乎所有網絡設備都配備了RJ45接口，以滿足網絡間數據交換的需求。

圖片

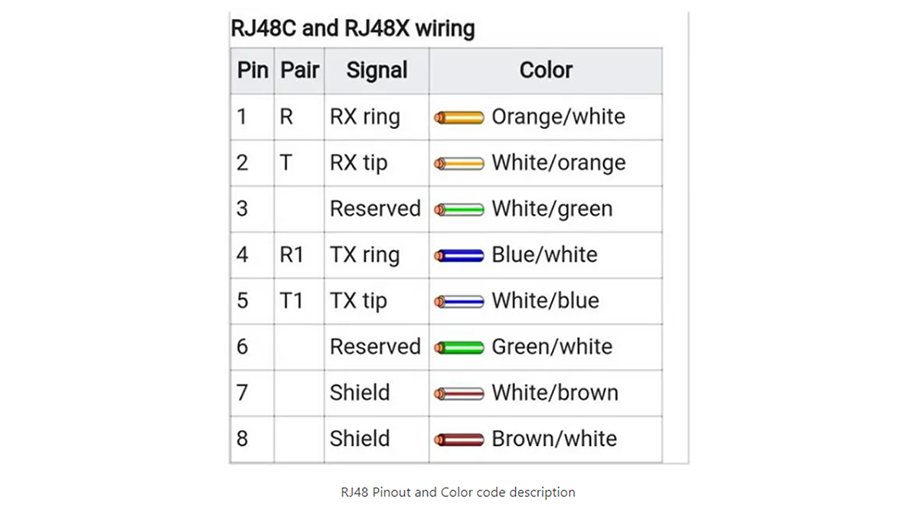

RJ48的接線方法
相對而言，RJ48則深耕于通信系統領域，特別是與T1/E1等數字傳輸設備緊密相連。在我國，E1接口被廣泛用于電話等數字信號的傳輸，能夠承載高達30路的電話語音。E1接口包括75歐同軸電纜和120歐的水晶頭接口，后者正是RJ48的用武之地。RJ48遵循E1接口標準，利用8芯中的1、2、4、5芯作為數據傳輸?shù)耐ǖ溃?/strong>主要服務于通信設備與數字傳輸設備（如DSU）或網絡終端設備（如NTU）之間的連接，更多地承載數字信號的傳輸任務。

圖片

收對發，發對收的E1連接方法
綜上所述，RJ45與RJ48雖為同形之水晶頭，卻各司其職，分別在網絡數據傳輸與通信系統信號傳輸中發揮著重要作用。在通信系統集成時，若遇RJ48接口，只需按照E1設備的接口規范進行配置，使用標準的RJ45水晶頭及網線即可完成連接，實現無縫對接。
